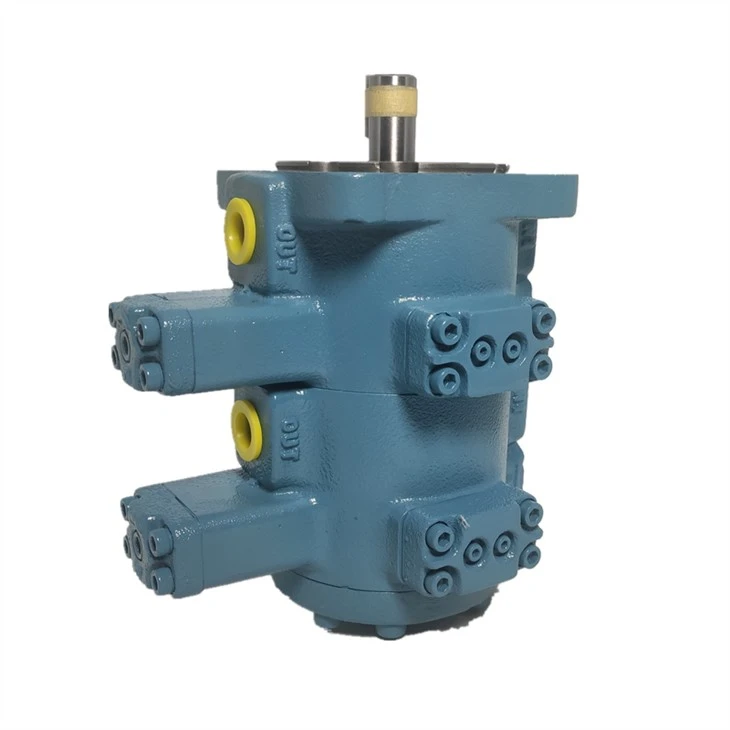

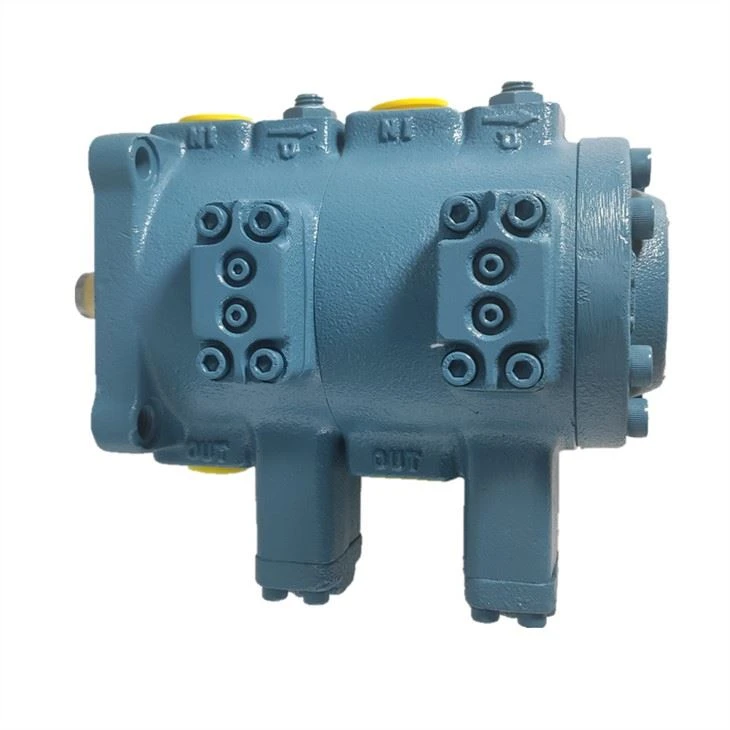

VDR-11A VDR-11B-seeria VDR-11B-1A1-1A1-13 VDR-11B{{7} }A3-1A3-13 VDR-11B-1A2-1A2-U-13 hüdrauliline labapump

hüdrotiibpumpzPöörlemise suundPöörlemissuund on võlli küljelt vaadates alati päripäeva (paremale).xVäljavoolutorustik peab olema otse torustikuga kuni punktini, mis on allpool paagi vedeliku taset ja toru takistusest tulenev vasturõhk ei tohi ületada {{0} }.03MPa.cTühjendusmahu reguleerimine Tühjendusvoolu kiirust vähendatakse tühjenduskiiruse reguleerimiskruvi päripäeva (paremale) keerates ja suurendatakse vastupäeva (vasakule). Enne reguleerimist vabastage lukustusmutter. Pärast reguleerimise lõpetamist pingutage lukustusmutter uuesti. Allolev graafik annab üldised juhised voolukiiruse reguleerimiskruvi pöördenurga ja tühikäigu tühjenduskiiruse vahelise seose kohta

VDR-11A VDR-11B-seeria VDR-11B-1A1-1A1-13 VDR-11B{{7} }A3-1A3-13 VDR-11B-1A2-1A2-U-13 hüdrolabapump

pumba maksimaalne tühjendusmaht, kui vooluhulga reguleerimiskruvi on 0 kraadi asendis.

Katkendjoon näitab voolu

helitugevuse reguleerimise vahemik madalam

piirväärtus (Kaasake õhu väljalaskeklapp vooluringides, kus õhku on enne käivitamist raske tühjendada.) mSub Plate Kui alamplaat on vajalik, määrake alamplaadi tüüp paigaldusmõõtmete diagrammi tabelist. ,Kasutage hüdraulika töövedeliku jaoks R&O tüüpi ja kulumiskindlat tüüpi ISO VG32 kuni 68 või samaväärset tüüpi (viskoossusindeks vähemalt 90). Kasutage hüdraulilist töövedelikku, mis tagab töötamise ajal kinemaatilise viskoossuse vahemikus 20 kuni 150mm2/s. .Töötemperatuuri vahemik on 15 kuni 60 kraadi . Kui õli temperatuur käivitamisel on 15 kraadi või alla selle, soojendage madalal rõhul ja madalal kiirusel, kuni õli temperatuur jõuab 15 kraadini. Kasutage pumpa kohas, kus temperatuur on vahemikus 0 kuni 60 kraadi. ⁄0Imemisrõhk on -0,03 kuni pluss 0,03 MPa (-0,3 kuni pluss 0,3 kgf/cm2) ja imemisava voolukiirus peaks olema suurem kui 2 m/s.

VDR.
